HKA-II無主機防爆擴音通訊系統
|
|
概述 General introduction
HKA-Ⅱ型無主機防爆擴音對講通訊系統是江蘇啟東市科安防爆電子通訊研究所向石油、化工、冶金、礦山、庫區、碼頭等工礦企業單位推出的新一代通訊工具。推出以來，以其獨有的新型的外觀設計，優異的性能，很快得到了廣大用戶的認可和信賴，現已成功應用于各大石化企業及部隊。其必將成為工礦企業易燃易爆場所不可缺少的一種防爆通訊工具。
※ 產品特點 Feature of the products
● 防爆等級高
系統內各防爆部件均為最高防爆等級(ⅡC級)
● 防護性能好
合金鑄鋁的外殼防護等級IP65可以適用于各種惡劣環境；機械強度高，抗沖擊。
● 抗噪聲性能好
其獨有的背景噪聲消除方式能確保在120db強噪聲下得到完美的通話質量。
● 抗靜電性能好
鋁合金的外殼設計確保了優良的表面導電系數，杜絕了靜電的發生。
● 功能強、配置方便
五通道話路（數碼顯示通道，鍵盤切換）、群呼分區呼叫，操作方便，直觀，擴容方便靈活。
● 系統穩定性好
每個話機相對獨立，出現故障不影響整個系統的正常工作。 |
|
| |
|
|
| |
  |
| |

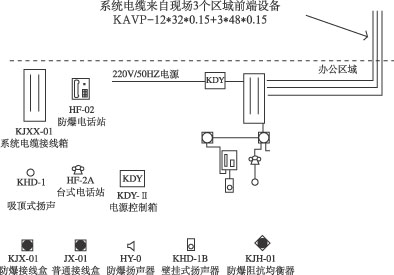

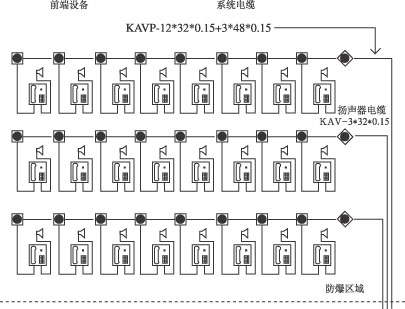

| ※ 系統組成部件（含選配件）一覽表 Make-up of the system |
序號 |
型 號 |
設備名稱 |
防爆標志 |
備 注 |
1 |
HF-2 |
防爆電話站 |
Exd(ib)ibIICT6 |
鑄鋁合金 /IP65/15W |
2 |
HY-1 |
防爆揚聲器 |
ExdIICT6 |
IP65/15W |
3 |
KJX-01 |
防爆接線盒 |
ExdIICT6 |
鋼板焊接IP65 |
4 |
KJH-01 |
防爆阻抗均衡器 |
ExdIICT6 |
鋼板焊接IP65 |
5 |
HF-2A |
室內臺式話站 |
非防爆 |
ABS |
6 |
HF-2B |
壁掛式電話站 |
非防爆 |
ABS/IP65/15W |
7 |
KHD-1B |
室內壁掛式揚聲器 |
非防爆 |
3W/5W |
8 |
KHD-1X |
室內吸頂式揚聲器 |
非防爆 |
3W/5W |
9 |
KDY-II |
電源控制器 |
非防爆 |
1KW/2KW/3KW |
10 |
KHD-1FH |
室外防水揚聲器 |
非防爆 |
IP65/15W |
11 |
KHD-1H |
普通號筒式揚聲器 |
非防爆 |
5W/10W/15W |
12 |
KQH-03 |
區域呼叫控制器 |
非防爆 |
（選配） |
13 |
KBJQ-10 |
火災報警信號發生器 |
非防爆 |
（選配） |
14 |
KJXX-10 |
系統電纜接線箱 |
非防爆 |
不銹鋼 |
15 |
HF-2FH |
電話站防護箱 |
非防爆 |
不銹鋼 / 冷軋鋼板 |
16 |
KAVP |
系統電纜 |
|
12*32*0.2+3*48*0.2 |
17 |
KAV |
揚聲器電纜 |
|
2*32*0.2 |
18 |
NGd |
防爆撓性管 |
|
G1寸*1m |
19 |
NGd |
防爆撓性管 |
|
G1/2寸*1m |
|
| |
| ※ 各部分技術指標 Function of the system parts and the technical norms |
1） HF-2防爆電話擴音站
HF-2防爆電話擴音站是整個HKA-Ⅱ系統中核心部份，其性能技術指標直接影響到系統的通話質量和系統穩定性。
該電話站有五個對講通道和一個呼叫通道。
技術指標：
1、 防爆等級：Exd[ib]ibⅡCT6
2、 通話有效距離：≤1.5km
3、 輸入電壓：220V/50Hz(推薦)
4、 輸入電流：≤0.25A/0.5A
5、 抗噪聲指標：120dB環境中、信噪比6：1
6、 工作環境溫度：-40℃～+85℃
7、 外形尺寸：370×260×180mm（長×寬×高）
8、 重量 ：約14Kg
9、 材料：鑄鋁
10、 防護等級：IP65
11、 輸入輸出口：G1寸1只/G1/2寸1只
2） 非防爆電話擴音站
非防爆電話擴音站放置在非防爆場所使用，它有臺式和壁掛式兩種形式可供用戶選擇。
A: 臺式電話機
1、型號：HF-2A
2、防護等級：普通
3、外形尺寸：180×220×70mm
4、材質：ABS
5、使用環境：室內非防爆區域
B: 壁掛式電話站
1、型號：HF-2B
2、防護等級：IP65
3、輸入電壓AC220V
4、輸出功率：15W/8W
5、外形尺寸：340×270×170mm
6、材質：ABS
7、使用環境：室內非防爆區域
8、輸入輸出口：1寸1只 1/2寸1只 |
|
|
|
| |
|
| |
|
